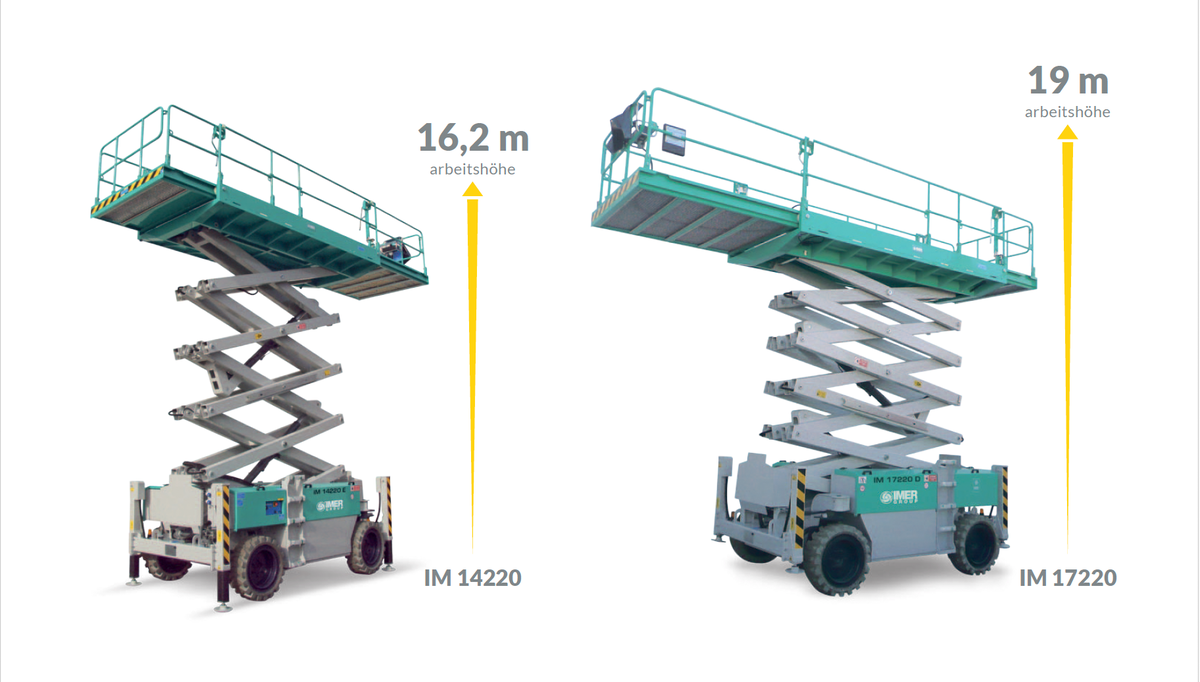

SERIE IM 220
ELEKTRO SCHERENARBEITSBÜHNEN
| IM 14220 | IM 17220 | ||
| Anzahl der Scheren | 5 | 6 | |

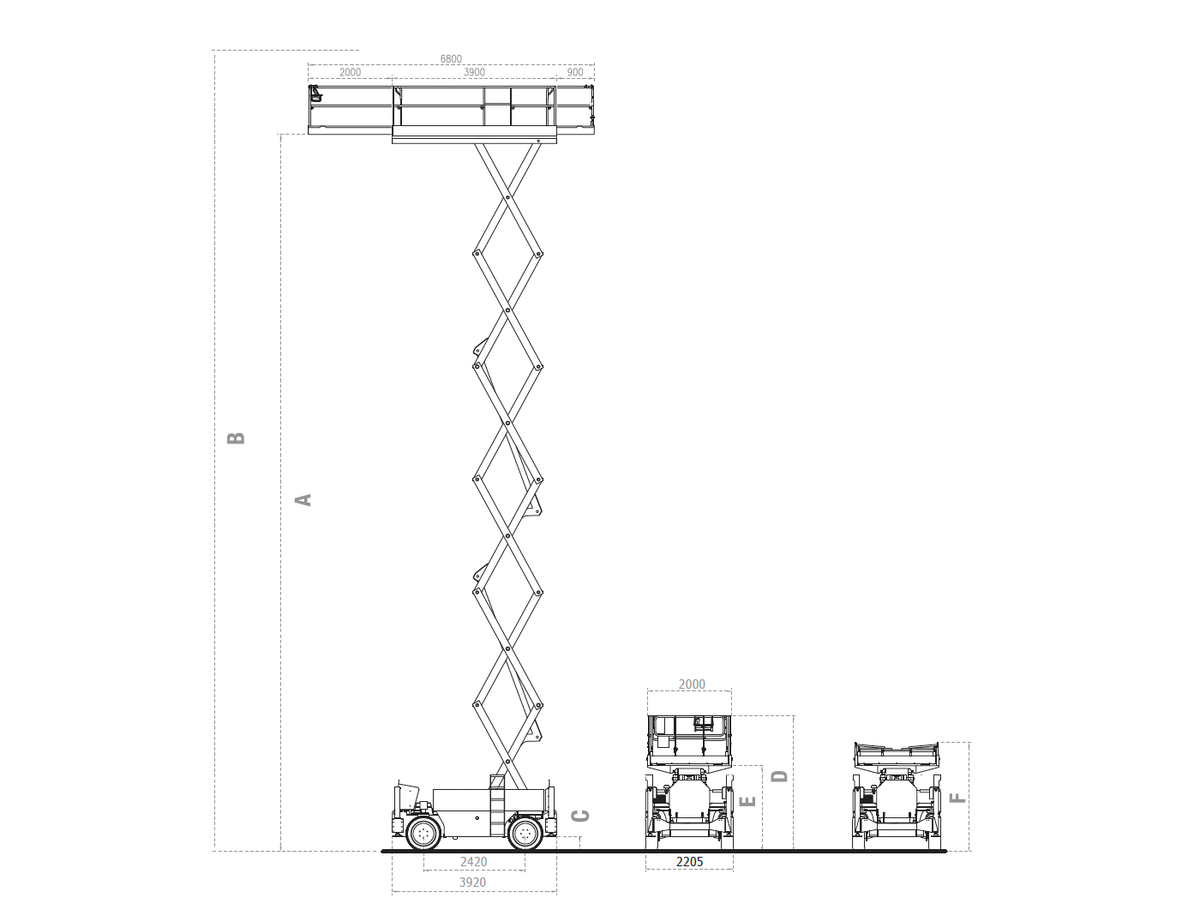

| A | mm | 14200 | 17000 |
| B | mm | 16200 | 19000 |
| C | mm | 340 | 340 |
| D | mm | 3010 | 3200 |
| E | mm | 1820 | 2000 |
| F | mm | 2215 | 2400 |
| Max. Verschiebungshöhe | full | full | |
| Wahlfreie Benutzung der Nivellierstützen | bis zur max. Höhe | bis zur max. Höhe | |
| Lastkapazität abgestützt | kg | 800 (inkl. 6 Personen) | 540 (inkl. 5 Personen) |
| Lastkapazität ohne Stützen | kg | 800 (inkl. 3 Personen) | 540 (inkl. 3 Personen) |
| Dieselmotor | kW | 23 | 23 |
| Elektropumpe mit Wechselstrommotor (AC) | kW | 15 | 15 |
| Starterbatterie | V/Ah | 24 / 65 | 24 / 65 |
| Traktionbatterie | V/Ah | 48 / 630 | 48 / 630 |
| Ladegerät | V/A | 48 / 55 | 48 / 55 |
| Inhalt Öltank | Lt. | 100 | 100 |
| Max. Fahrgeschwindigkeit | Km/h | 6 (Diesel) / 3,3 (Batterie) | 6 (Diesel) / 3,3 (Batterie) |
| Sicherheitsgeschwindigkeit | Km/h | Max.0,6 | Max.0,5 |
| Heben/Senken-Zeit | Sek. | 70 | 70 |
| Steigfähigkeit | % | 40% (Diesel) / 30% (Batterie) | 40% (Diesel) / 30% (Batterie) |
| Max. Neigung seitlich | grad | 2° | 1,5° |
| Max. Neigung längs | grad | 2° | 2° |
| Wenderadius innen | m | 0,8 | 0,8 |
| Wenderadius aussen | m | 4,2 | 4,2 |
| Bereifungstyp | 33x12-20” | 33x12-20” | |
| Bereifungsgrösse | mm | 815 x 295 | 815 x 295 |
| Gesamtgewicht | kg | 7950 (D) / 8260 (E) | 8300 (D) / 8600 (E) |
STANDARD-AUSFÜHRUNG
- Hydrostatischer Antrieb 4x4 WD
- Standbremse
- Mechanische Antriebsauskupplung zum Notabschleppen
- Manueller Notablass
- Proportionalsteuerung
- Betriebsstundenzähler mit Maschinendiagnose
- Sperventile auf allen Hydraulikzylindern
- Manuelle asymmetrische Plattformverlängerung auf beiden Seiten
- (2 m vorne+0.9 m hinten)
- Neigungssensor mit Fahrsperre
- Akustisches Bewegungsignal
- Mechanischer Scherenschutz
- Abnehmbares Bedienpult
- Pendelachse
- Klappgeländer
- Überlastsensor
- Rundumleuchte
- 230 V Kabel mit Stecker, Steckdose und FI Schutzschalter
- Automatische Nivellierstützen
- Zugang durch zwei seitlichen Leiter
STANDARD-AUSFÜHRUNG D
- Wassergekühlter Dieselmotor 23 kW
- Starterbatterie 24v 65Ah
- Ladegerät für Starterbatterie
- Geländereifen mit hoher Haftung 33x12 – 20"
STANDARD-AUSFÜHRUNG E
- Elektropumpe mit Wechselstrommotor (AC) 48V – 15 kW
- Traktionsbatterie 48V 630 Ah
- HF Ladegerät 48V – 55 A mit automatischer Abschaltung.
- Ladezeit 12-13 Stunden
- Batterieüberwachung mit Tiefentladeschutz
- Batterie Hauptstecker
- Geländereifen “ nicht markierend “ mit hoher Haftung 33x12 – 20"
- Bereifung “non-marking” (IM 14220 D - IM 17220 D)
- Schwarze Bereifung (IM 14220 E - IM 17220 E)
