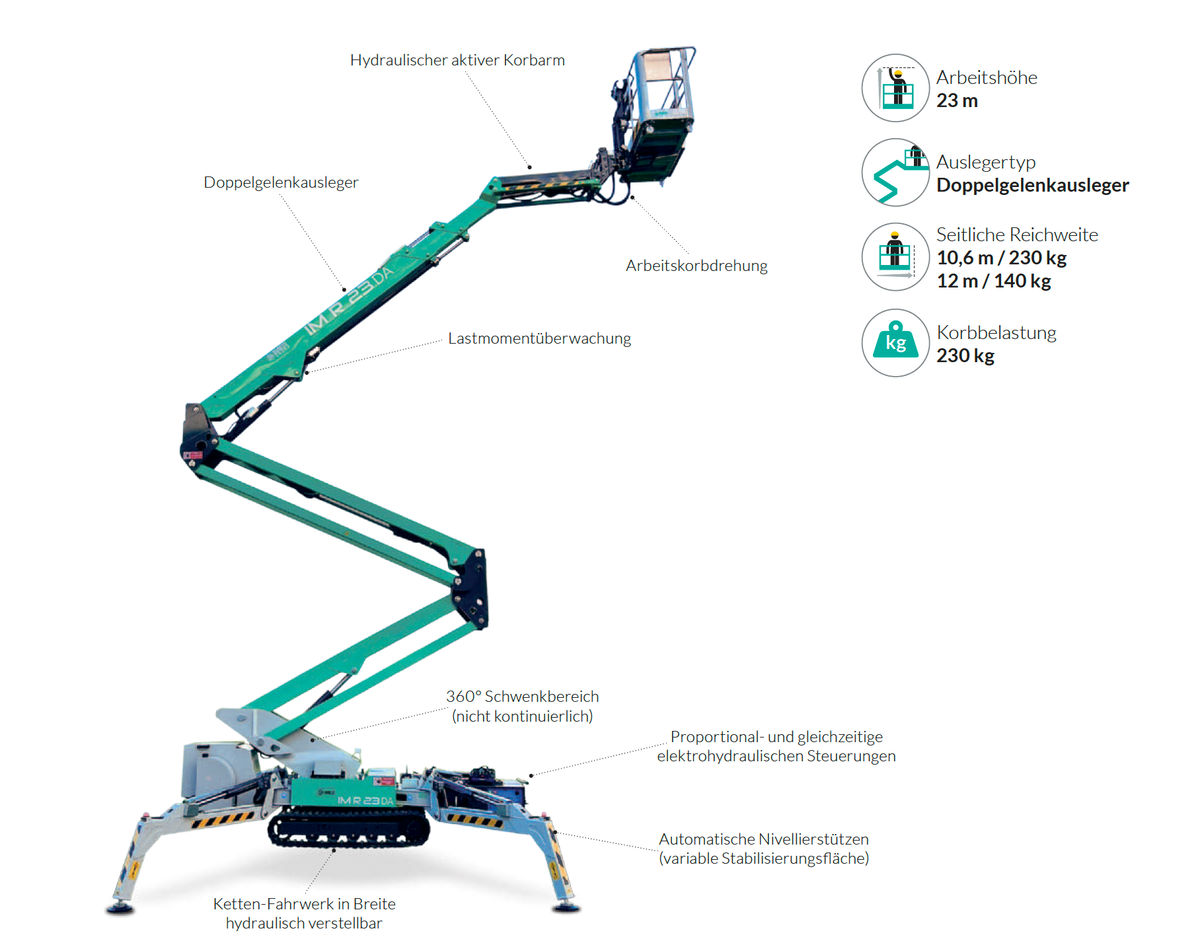

IM R 23 DA
Raupenarbeitsbühne
| IM R 23 DA | ||
| Arbeitshöhe | m | 22,85 |
| Plattformhöhe | m | 20,85 |

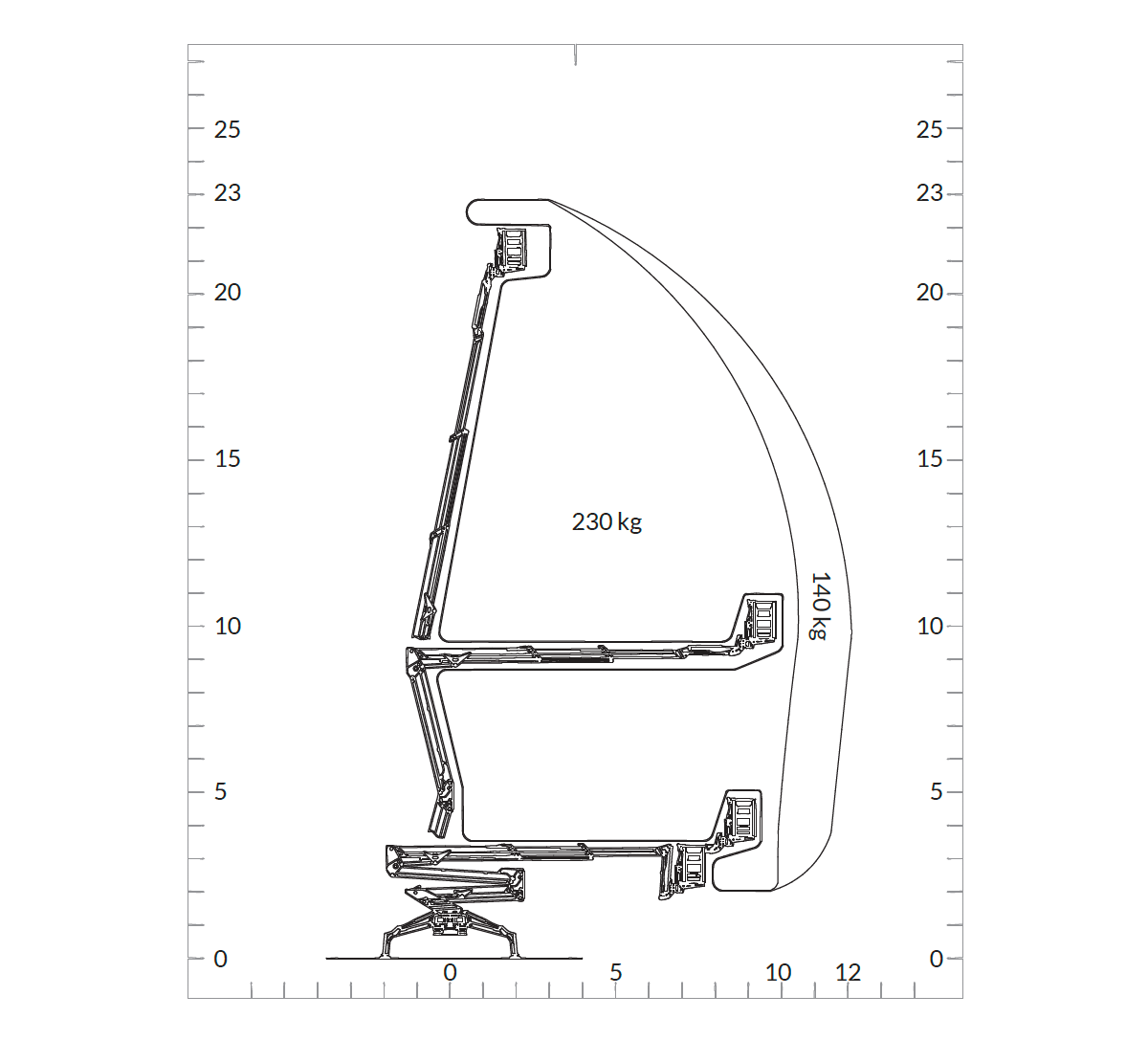

| Max. seitliche Reichweite | m/kg | 10,6 / 230 - 12 / 140 |
| Gelenkpunkthöhe | m | 9 |
| Schwenkbereich (nicht kontinuerlich) | (°) | 360 |
| Korbabmessungen | m | 1,40 x 0,70 x 1,10 |

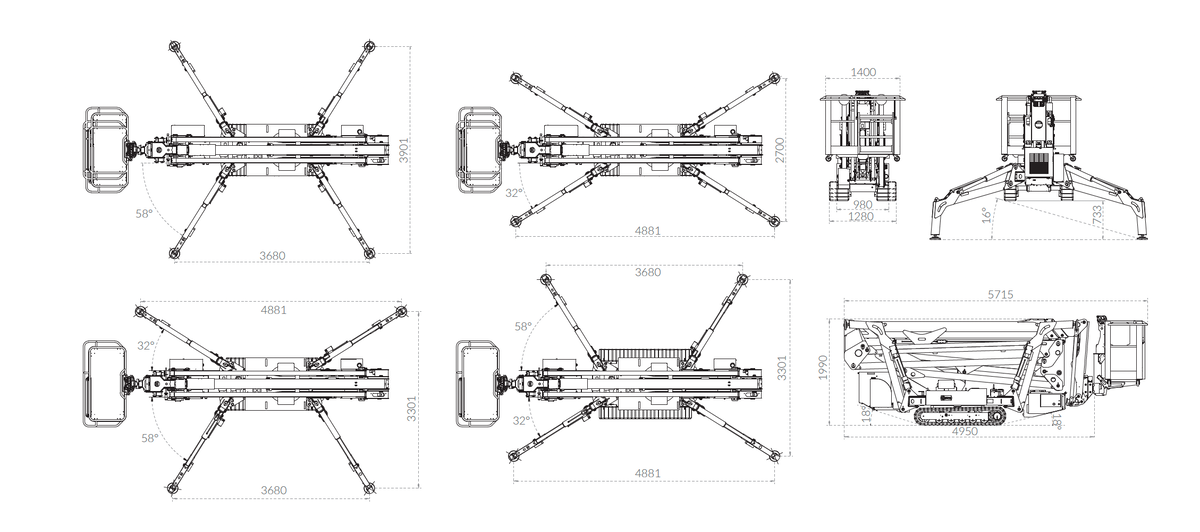

| Gesamtabstützfläche standard (schmal) | m | 3,68 x 3,90 (4,88x 2,70) |
| Fahrgeschwindigkeit | km/h | 2,8 |
| Steigfähigkeit | % | 32 |
| Max.Korbbelastung | kg | 230 |
| Elektromotor | V / kW | 230 / 2,2 |
| Benzin-Motor Honda iGX800 | kW/rpm | 18 / 3600 |
| Diesel-Motor Yanmar 3TNV70 | kW/rpm | 17 / 3600 |
| Transportlänge (ohne Arbeitskorb) | m | 5,71 (4,95) |
| Transportbreite (mit ausgefahrenen Raupen) | m | 0,98 (1,28) |
| Transporthöhe (mit Abstütztellern) | m | 1,99 (2,10) |
| Gesamtgewicht | kg | 2990 (Benzin) / 3000 (Diesel) |
STANDARD-AUSFÜHRUNG
- Automatische Nivellierstützen mit elektronischem Neigungsschalter
- Abstützteller (Ø 200 mm)
- Notsteuerungssystem und manueller Notablass über Handpumpe
- Sperrventil auf den Zylinder
- Betriebsstundenzähler
- Lastmomentüberwachung
- Lastzelle
- Beweglicher, hydraulischer Korbarm (Jib)
- Gummiketten
- Kettenfahrwerk in Breite hydraulisch verstellbar
- Doppelte Traktionsgeschwindigkeit
- Druckluft-, Wasseranschluss im Arbeitskorb
- 230V, 16A Steckdose im Arbeitskorb (mit FI-Schutz)
- Kabellose Funk-Korbesteuerung
BENZIN/DIESEL AUSFÜHRUNG
- Benzin-Motor Honda iGX800 – 18 kW 3600 rpm
- Diesel-Motor Yanmar 3TNV70 – 17 kW 3600 rpm
- 230V – 16A Elektropumpe-Antrieb für Inneneinsätze
- 12V Not-Elektropumpe
- Nicht markierende Gummiketten
- Arbeitslicht im Korb
- Aluminium-Korb (0,90 x 0,75 x 1,10 m)
- IMERVIEW-Telematik
